Cara Pasang Head Unit Innova

Cara Pasang Head Unit Innova. gambar 1 - Head Unit Grand New Kijang Innova type Ghttp://otodiy.blogspot.comDari BB Group dikasi tips cara bukanya, akhirnya dicoba dilaksanakan.... Pertama congkel panel bawah head unit, setelah dilihat di sisi kanan yang dekat setir ternyata sudah ada coakan untuk congkelnya, masukkan obeng minus ke sana dan tarik lepas (gambar 2)gambar 2 - congkel di sinigambar 3 - nampak panel sudah lepas dan kaitannyaSelanjutnya lepas panel head unit mulai dari bawah seperti nampak di panah gambar 4. Tarik terus ke atas sehingga membuka seperti gambar 5....gambar 4 - tarik bagian ini ke atasgambar 5 - mulai terbuka bagian bawahnyaHati-hati dengan ujung plastik coklat di sekeliling jam dashboard (gambar 6), karena panelnya menyatu, jangan sampai patah.

Pelan-pelan tarik, kemudian di area gambar 6 bantu congkel/tarik dengan jari tangan sehingga terlepas seperti gambar 7, lanjutkan tarik sisi kiri kanan sampai terlepas di gambar 8. Untuk memudahkan nariknya laci di kiri atas dashboard bisa dibuka....gambar 6 - tarik bagian ini dengan jari tangangambar 7 - sudah terbukagambar 8 - terbuka utuh dengan panel head unitgambar 9 - nampak kaitannyagambar 10 - soket ACgambar 11 - baut braket head unitgambar 12 - head unit sudah dilepas dari soket-soketnyagambar 13 - bagian belakang head unitgambar 14 - bagian belakang head unitgambar 15 - bagian atas head unitgambar 16 - bagian sampinggambar 17 - bagian bawah head unitternyata ga ada soket RCA untuk Video In, dari BB dikasi info bisa dikonvert ke RCA, berikut infonya .

Tarik head unit, dan lepas soket-soketnya (gambar 12)regards,singachu .

bongkar dashboard innova-ganti tape

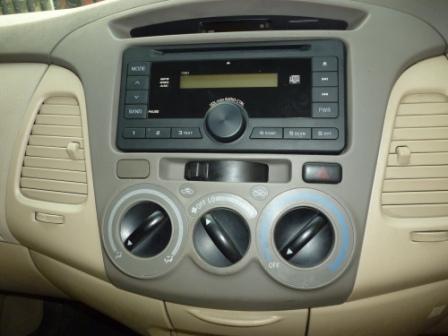

Iseng iseng browsing kaskus, eh ada aja yg mo jual tape/CD innova, baru beli bulan Juli tapi dah ganti head unit. bakal ribet nih bongkar dashboard innova. Inget waktu itu service AC..rutin aja, gak ada yg rusak, gak taunya perlu bongkar dashboard sampai pilar nya…gelo deh, kok disainnya aneh yak..biasanya kan dikolong laci dashboard aja yg dicopot..200 ribu dah cukup termasuk freon. kali itu karena bongkarnya hampir setengah hari..itupun di authorized workshop nya Denso..gimana kalo sama montir yg gak pengalaman ya…tarifnya jadi 1.3 juta.

Cari cari di google..ada juga linknya yang nunjukkin cara bongkar dashboard innova dan head unitnya: http://www.modifikasi.com/showthread.php?271373-Ganti-head-unit-Innovajadi dengan memberanikan diri, gw niat mo bongkar sendiri dan pasang head unit penggantinya. .

Test pasang Camera Mundur di Head Unit Orisinil Innova type G

gambar 1 - Camera Mundur nampak pada Fujitsu TEN bawaan Innovahttp://otodiy.blogspot.comBerikut foto bagian belakang Fujitsu Ten yang merupakan Head Unit orisnil bawaan Innova tipe G.gambar 2 - Socket di belakang head unitYang dipakai adalah socket A (gambar 2), pin no 2 sebagai Reverse Signal, dan socket B (gambar 2), pin 8 dan 15 sebagai Rear Camera Signal. gambar 3 - pin 2 sebagai Sinyal MundurPin 2 di gambar 3 apabila diberi Voltase 12+ maka Head Unit akan masuk ke mode camera mundur, biasanya diambil dari lampu mundur yang akan menyala saat tuas transmisi dipindahkan ke R. Pada tipe G ternyata pin no 2 ini kosong. gambar 4 - Rear Camera Video Ingambar 5 - Rear Camera Video InPada Head Unit Innova tidak ada RCA untuk masuknya Video In, yang ada berupa soket, sehingga perlu dilakukan konversi ke RCA Female.

Untuk itu diperlukan pin no 8 sebagai Video In Signal positif, dan pin no 15 sebagai Video In Ground Signal. Lihat di gambar 4 dan 5, kabel kuning adalah Signal Video In positif dan kabel hitam adalah Signal Video In negatif aka ground.

.

Begini Cara Browsing di Head Unit Toyota Kijang Innova Reborn

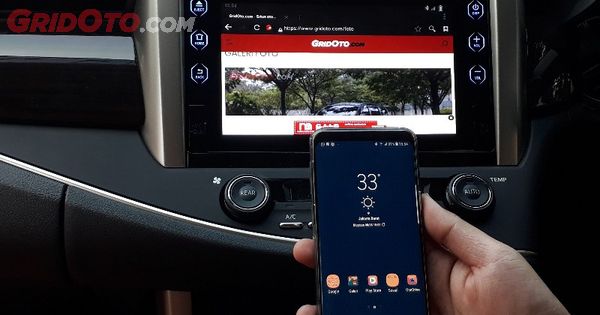

Begini Cara Browsing di Head Unit Toyota Kijang Innova Reborn Tipe VToyota Kijang Innova Reborn tipe V mempunyai head unit yang dibekali fitur browser, ini berguna untuk membuka website. .

Berikut Delapan Cara Mudah Memasang Subwoofer Aktif Pada

Otomania.com - Subwoofer aktif cocok dipasang bagi yang ingin mendapatkan suara bass namun tetap mengandalkan sistem audio mobil standar. Berikut 8 langkah mudah pasang subwoofer aktif di mobil.

Baca Juga : Kenapa Honda Mobilio RS Facelift Masih Belum Ada Sensor Parkir, Berikut AlasannyaKyn/Otomotifnet Subwoofer aktif ngumpet di bawah jok1. Cari lokasi yang sesuai dengan ukuran subwoofer aktif. Gunakan double tape untuk memasang subwoofer aktif di lantai mobil.

.

5 Cara Menghubungkan Handphone ke Head Unit Mobil, Mana

GridOto.com - Saat ini kemampuan koneksi handphone dengan head unit mobil sudah menjadi fitur yang dibutuhkan pengemudi. Dengan menghubungkan handphone ke head unit mobil, pengemudi bisa mendengarkan lagu favorit yang tersimpan di hp, melakukan panggilan telepon, dan menggunakan aplikasi hp. Nah, untuk menghubungkan handphone dengan head unit ada beberapa cara yang bisa dilakukan pengemudi seperti menggunakan kabel USB, Aux-in, kabel HDMI, Bluetooth, dan Mirroring.

Berikut penjelasan 4 cara menghubungkan handphone dengan head unit mobil. Kabel USBPort USB di head unit juga merupakan salah satu cara paling umum untuk menghubungkan handphone dengan head unit. .

Cara Mudah Memasang Head Unit Mobil Toyota Kesayanganmu

Biasanya, ketika membeli paket head unit mobil para pemilik mobil akan menyerahkan seluruh proses pemasangan head unit tersebut kepada teknisi toko. Dan untuk mengetahui dan memasang head unit mobil mu juga tidak membutuhkan waktu yang lama.

Nah, berikut cara memasang head unit mobil Toyota kesayanganmu dengan mudah dan aman dengan mengikuti beberapa langkah sederhana di bawah ini. Memasang head unit Toyota itu gampang, kamu hanya perlu menghubungkan kabel positif langsung ACC, ke aki, dan kabel ground (negatif).

Itulah beberapa cara mudah memasang paket head unit pada mobil Toyota kesayanganmu. .

Tips Pasang Layar Monitor di Konsol Tengah Toyota Innova

GridOto.com - Kabin Medium MPV Toyota Innova Venturer bisa makin mewah dengan memasang ekstra monitor di konsol tengah. Jadi bukan lagi pasang headrest monitor atau monitor di plafon. Layar monitor ini berukuran 8 inci dengan resolusi TFT 1024x600 pixel. Cartens Audio layar monitor di konsol tengah Innova Venturercartens audio layar monitor di konsol tengah Innova Venturer"Layar ini fleksibel bisa dilipat dan layar bisa tilt. Angle siaran terhubung dengan monitor depan" tukas Eddie Soesanto, instalatur audio Cartens Audio Cara pasang monitor ini juga mudah dengan membuat dudukan yang dibor ke dudukan konsol box dan kabel melalui bagian bawah konsol box. .

Cara Pasang GPS Mobil Benar Untuk Hindari Tersesat

Cara pasang GPS mobil memang mempermudah AutoFamily dalam mengendarai mobil, apalagi kalau Anda adalah seorang penjelajah. Dengan banyaknya manfaat GPS mobil pada saat ini, simak bagaimana cara pasang GPS mobil dengan cepat dan aman di bawah ini.

Cara Pasang GPS MobilUntuk memasang GPS mobil sebenarnya sangat mudah. Gunakan GPS setiap waktuUntuk menghindari masalah seperti tersesat atau terjebak macet, sebaiknya gunakan GPS setiap Anda berkendara.

Baca juga: Ketahui Macam-macam Sensor pada Mobil dan FungsinyaDengan mengetahui cara pasang GPS mobil, sekarang AutoFamily bisa bepergian dengan lebih santai tanpa perlu takut tersesat. .

Hiburan Buat Penumpang Pasang Headrest Monitor Jumbo, Segini

Otomania.com - Tidak hanya pemasangan head unit dengan ukuran jumbo saja dalam mobil melainkan juga headrest monitor. Headrest monitor ini menjadi menarik untuk dibahas karena ukuran yang dimiliki terbilang jumbo. Headrest monitor bikinan Asuka yang ternyata bersifat universal, maksudnya bisa dipasang pada mobil apa saja.

Model dari headrest monitor lansiran Asuka ini adalah model clip yang bisa menempel di jok baris pertama. Cara pemasangan headrest monitor ini seperti disampaikan oleh Eddie Soesanto, owner Cartens Audio.

.
