Cara Menentukan Ukuran Baut

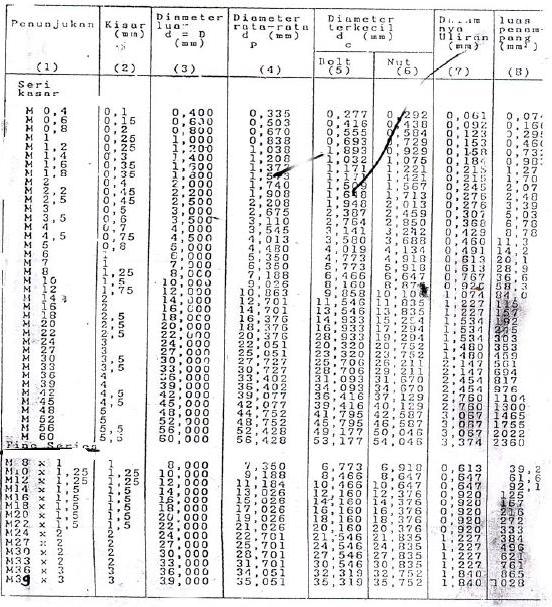

LASKAR TEKNIK > Bahan Kuliah > Cara Menentukan Ukuran BautCara Menentukan Ukuran BautDalam perdagangan ulir sudah di standarisasikan & bentuk ulir nya dapat bermacam-macam yaitu:Advertisements1. Square thread ( Ulir sekrup bujur sangkar )6. Ini adalah Tabel ukuran baut Standard Metris (SI) (klik tabel untuk memperbesar tampilan)Contoh perhitungan dan pemilihan ukuran baut pada tabelSuatu gantungan yang diikat kelangit-langit dengan 4 buah baut harus menahan beban sebesar 10 000 N, Jika baut terbuat dari bahan Fe 490 dengan faktor keamanan yang direncanakan adalah 7, berapakah ukuran baut yang diperlukan? 70) = 6,7 mm (diameter terkecil)Maka besar diameter luar dari baut (d) :dc = 0,8 d ; d = 1,25 .dc = 1,25 (6,7) = 8,375 (mm) (diameter terbesar)Dari tabel baut untuk d = 8, 375 mm diambil M 10 x 1,25 dengan diameter luarnya 10 mm dan jarak kisaarnya 1,25 mm. Dalam menentukan ukuran baut pada tabel disarankan untuk menggunakan jenis Fine Series terlebih dahulu jika diameter terbesar hasil perhitungan masih dibawah 39 mm .
Cara Menentukan Ukuran Baut
Square thread ( Ulir sekrup bujur sangkar )6. Ulir sekrup metris ( Metric thread )Pada saat ini ulir yang terdapat di dalam perdagangan, ada dua standard yang dipakai yaitu :a. Ini adalah Tabel ukuran baut Standard Metris (SI) (klik tabel untuk memperbesar tampilan)Contoh perhitungan dan pemilihan ukuran baut pada tabelSuatu gantungan yang diikat kelangit-langit dengan 4 buah baut harus menahan beban sebesar 10 000 N, Jika baut terbuat dari bahan Fe 490 dengan faktor keamanan yang direncanakan adalah 7, berapakah ukuran baut yang diperlukan? 70) = 6,7 mm (diameter terkecil)Maka besar diameter luar dari baut (d) :dc = 0,8 d ; d = 1,25 .dc = 1,25 (6,7) = 8,375 (mm) (diameter terbesar)Dari tabel baut untuk d = 8, 375 mm diambil M 10 x 1,25 dengan diameter luarnya 10 mm dan jarak kisaarnya 1,25 mm.
Dalam menentukan ukuran baut pada tabel disarankan untuk menggunakan jenis Fine Series terlebih dahulu jika diameter terbesar hasil perhitungan masih dibawah 39 mmsumber : (http://yefrichan.wordpress.com) .
Cara membaca ukuran baut
Bagian-bagian baut ini dapat memperjelas ukuran standar yang digunakan baut tersebut sehingga akan mempermudah dalam menentukan hasil saat membaca ukuran baut tersebut.Perhatikanlah bagian-bagian baut yang ada pada gambar dibawah iniDari bagian-bagian baut diatas, terdapat beberapa bagian penting yang kerap menjadi penanda di dalam kode ukuran baut yaitu pada bagian Diamater ulir baut (D), Pitch (P), B (lebar kepala baut), dan Length (L).Setelah kita mengetahui bagian-bagian baut dan spesifikasinya, langkah selanjutnya adalah memahami standar ukuran baut yang digunakan. Saat ini diketahui ada beberapa standar ukuran baut di dunia, namun yang paling umum digunakan dalam industri otomotif hanya dua, yaitu baut ukuran metrik (milimeter) dan baut ukuran whitworth (inchi), berikut penjelasannyaStandard ukuran baut metrik merupakan standar ukuran baut yang paling umum digunakan di seluruh dunia, Ukuran ini yang dikenal dengan sebutan ISO Metric. Ukuran baut metrik memiliki ciri-ciri sebagai berikut :Berikut ini adalah contoh kode dan cara membaca ukuran baut yang menggunakan ukuran metrikDibawah berikut adalah contoh tabel ukuran baut metrik yang umum digunakan dalam industri otomotif khususnya mobilStandar baut ukuran inchi lebih dikenal dengan sebutan whitworth yang berasal dari singkatan British Standard Whitworth (BSW). Berikut ciri-ciri baut yang menggunakan ukuran whitworthBerikut adalah contoh kode dan cara membaca ukuran baut yang mengunakan ukuran whitworthDibawah berikut adalah contoh tabel ukuran baut whitworth yang umum digunakan dalam industri otomotif khususnya mobilJika memang secara fisik tidak terdapat ciri-ciri dan tanda-tanda yang ditampilkan pada baut tersebut, maka untuk mengetahui cara membaca ukuran baut ini kita perlu melakukan pengukuran terhadap baut tersebut sehingga kita bisa mengetahui ukuran yang pas untuk menemukan baut pengganti dengan ukuran yang sama. Jadi untuk mendapatkan ukuran yang sama, kta juga perlu menyamakan panjang ulir baut yang baru dengan baut yang diukur.Dengan mengetahui cara membaca ukuran baut tersebut maka kita bisa menentukan baut pengganti yang sama, atau digunakan untuk memilih ukuran tap atau snai untuk memperbaiki ulir baut yang rusak. .
Cara Membaca Ukuran Baut
Baut memiliki berbagai ukuran, untuk ukuran umum pada baut dapat dilihat pada gambar di bawah ini :Keterangana artinya diameter bautb artinya panjang bautc artinya panjang ulir atau dareah dekat efektifd artinya lebar yang sejajar dari kepala baut yang menunjukkan ukuran kunci yang dapat digunakan untuk memasang atau melepas baute artinya jarak antar ulir bautBaca juga : Macam-macam baut dan murAda dua standar ukuran baut yang digunakan yaitu dengan skala inchi dan dengan skala metrik. Standar baut dengan skala inchi memiliki ciri-ciri :Simbol baut tersebut disimbolkan dengan huruf W (Witworth), misalnya baut dengan kode W ½ maka diameter baut tersebut adalah ½ inchi.
Ukuran baut menggunakan ukuran inchi. Contoh ukuran baut dengan standar ukuran metrik :Cara Mengukur Baut:A.
Mengukur diameter bautUntuk mengukur besarnya diameter baut atau diameter ulir baut dapat menggunakan alat ukur jangka sorong (vernier kaliper), namun apabila ingin mendapatkan ukuran dengan tingkat ketelitian lebih tinggi dapat menggunakan alat ukur micrometer luar. Kesalahan pembacaan ukuran baut yang sering terjadi adalah kesalahan dalam mengartikan arti kode diameter baut seperti kode M 8.
.
